Логер N1MM Plus
Модератор: UW1WU
Логер N1MM Plus
Мій особистий досвід використання Contest Logger N1MM +
Трохи народної мудрості
1. Не так страшний той Contest Logger N1MM +, як про нього може розказати сусід-радіоаматор.
2. Радіоаматори-початківці горщики від N1MM розбивають.
3. Назвався Contest Logger N1MM +, встановлюйся на комп"ютер
Далі буде
Трохи народної мудрості
1. Не так страшний той Contest Logger N1MM +, як про нього може розказати сусід-радіоаматор.
2. Радіоаматори-початківці горщики від N1MM розбивають.
3. Назвався Contest Logger N1MM +, встановлюйся на комп"ютер
Далі буде
Логер N1MM Plus
Одним з цікавих напрямків радіоаматорства є робота у різноманітних змаганнях різного рівня від містечкових до міжнародних, що тривають від 1-2 годин до декількох діб. Власне, у змаганнях карбується той скарб - досвід, який називається операторською майстерністю, що не здобути жодним іншим шляхом. Вміння розбирати корисний сигнал на фоні сильних радіоперешкод, орієнтуватися у складній ефірній обстановці, вільне володіння технікою проведення радіозв"язків різними видами випромінювання в різних умовах розповсюдження радіохвиль, керування станцією за допомогою програмно-апаратних засобів, використання усіх можливостей програмного забезпечення для змагань з максимальною ефективністю - все це набувається під час участі у змаганнях. На мою думку, безперечним фактом ефективної роботи у змаганнях буде використання сучасного програмного забезпечення розробленого як раз для цієї цілі. Якщо хтось почує від колеги, що абсолютно непотрібно використовувати комп"ютер і логер, що за допомого меттодик, які служили вірою і правдою без комп"ютера не один десяток років і не одному поколінню контестменів, я, особисто відношуся дуже скептично до таких заяв. І дуже часто, колега, що заявляє таке або лукавить, або не "в темі" і не може об"єктивно порівнювати ці два різні методи у контестінгу з тих чи інших причин,- методи з комп"ютером або з листочком та олівцем.
Далі буде
Далі буде
Логер N1MM Plus
Не буду дуже відходити від теми, додам ще один загальний коментар. Не дуже хочется порівнювати не тільки логер N1MM Plus з листочком паперу (зошитом, гросбухом) з олівцем (ручкою та/або маркером). Не хочется порівнювати також і існуючі логери інших авторів чи груп авторів. Додам, що на даний момент існує десятки різних відомих логерів. Перелік яких давати також не входить у мої плани. У моїй практиці приходилося користуватися N6TR, TR4W, 5M Contest, QARTest, DXLog.net, UR5EQF(контест модуль), AATest, MixW і, нарешті, - N1MM (без плюса - це є попередня версія, підтримка якої завершилася з завершенням ери Windows XP). Всі програми мали свої певні переваги та певні мінуси. Я чомусь, зупинився на N1MM Plus, дивно, чому
, і не збираюся щось у найближчий час міняти. Цей софт розроблений для використання у ОС Windows, на даний час працює досить стабільно, має на даний момент дуже потужню команду супроводу - чого ще бажати пересічному любителю попікати, покричати, поулюлюкати у тестах по вихідних. До позитивного - має можливість інттегруівтися з сторонніми модулями для роботи цифровими видами випромінювання (RTTY, FT8).
Далі буде
, і не збираюся щось у найближчий час міняти. Цей софт розроблений для використання у ОС Windows, на даний час працює досить стабільно, має на даний момент дуже потужню команду супроводу - чого ще бажати пересічному любителю попікати, покричати, поулюлюкати у тестах по вихідних. До позитивного - має можливість інттегруівтися з сторонніми модулями для роботи цифровими видами випромінювання (RTTY, FT8).Далі буде
Логер N1MM Plus
Отже, логер - як аплікація Windows. Встановлення - не викликає проблем. Інсталяційний "пакет" слід скачати останньої версії. З сайту, розділу "Завантаження". Встановити можна по замовчуванню у системну теку "Програмні файли (х86)". Тим, в кого все для радіо встановлюється до окремої теки, - можна вибрати цю теку собі. У процесі встановлення в мене не було жодного разу зависань, або як це називається культурною мовою АйТі- шників - без "Синяків" або повідомллень "Fatal error", що говорило би про повний капець. Змінні або службові дані програми, які потребують іноді мого втручання, знаходяться у стандартній теці "Документи"в "Моєму комп"ютері", де з"являється підтека "N1MM Logger+". В ній як раз і розміщена вся поточна інформація, файли ініціалізації, файли налаштувань контестів, файли допомоги, файли підказок кличних знаків, так званих "Call history", інша службова інформація. Після встановлення, система просить внести мої радіоаматорські дані - кличний, адресу електронної пошти, відомості про членство у клубі, поштову адресу, інформація про моє розміщеня по зонах ITU, WAZ, клас ліцензії, QTH квадрат і по квадрату система сама вираховує географічні координати. Далі, утворюється робоча база даних з найменуванням "ham" за замовчуванням. Можно перйменувати, на щось більш близьке до тіла, нариклад свій кличний сигнал, хоча для чого і як кому подобається. Ніби то все щодо встановлення самої аплікації N1MM Logger+.
Періодично виходять поновлення. Про поновллення система повідомляє при запуску. Рекомендую ставити поновлення, про які система дає знати. Через одне з меню також можна направити запит на сайт про їх наявність. Безумовно, мова йде про випадок, коли є інтернет з'єднання, тобто, коли пк підключений до інтернету.
Далі буде.
і як кому подобається. Ніби то все щодо встановлення самої аплікації N1MM Logger+. Періодично виходять поновлення. Про поновллення система повідомляє при запуску. Рекомендую ставити поновлення, про які система дає знати. Через одне з меню також можна направити запит на сайт про їх наявність. Безумовно, мова йде про випадок, коли є інтернет з'єднання, тобто, коли пк підключений до інтернету.
Далі буде.
Логер N1MM Plus
У творі Льюїса Керола "Аліса у країні чудес" є чудова фраза - "яка ж користь від книжки без жодної картинки!"
Отже все, що було до того написано про контест логер N1MM добре би було закріпити малюнками чи скріншотами. Краще один раз побачити, ніж сто разів почути.
Отже, сідаймо і чемно читаємо і розглядаємо картинки з коментарями до контест логера N1MM.
Інсталяційний "пакет" слід скачати останньої версії. З сайту, розділу "Завантаження".
За доопомогою пошукової системи знахожу в інтернеті посилання на ресурс логера N1MM
Перехожу за цим посиланням і шукаю, де саме на сайті є розділ завантажень аплікації
та зкачую останню версію повного інсталяційного пакету
От я і став счасливим володарем інсталяційного пакета логера N1MM.
Час встановити його на комп"ютер.
Далі буде.
Отже все, що було до того написано про контест логер N1MM добре би було закріпити малюнками чи скріншотами. Краще один раз побачити, ніж сто разів почути.
Отже, сідаймо і чемно читаємо і розглядаємо картинки з коментарями до контест логера N1MM.
Інсталяційний "пакет" слід скачати останньої версії. З сайту, розділу "Завантаження".
- 1.jpg (206.5 Кіб) Переглянуто 212928 разів
Перехожу за цим посиланням і шукаю, де саме на сайті є розділ завантажень аплікації
- 2.jpg (246.73 Кіб) Переглянуто 212928 разів
- 3.jpg (204.01 Кіб) Переглянуто 212928 разів
- 4.jpg (151.47 Кіб) Переглянуто 212928 разів
- 5.jpg (169.48 Кіб) Переглянуто 212928 разів
- 6.jpg (116.02 Кіб) Переглянуто 212928 разів
Час встановити його на комп"ютер.
Далі буде.
Логер N1MM Plus
Отже, встановлюю на свій комп"ютер Windows аплікацію - контест логер N1MM з інсталяційного пакету, що отримав з розділу "Завантаження" на сайті. Подвійний клік лівою кнопкою мишки і справа пішла.
Далі декілька разів клікаю мишкою по кнопках "Next" на наступних формах
І ось тут стоп. Є право вибору.
Встановити можна по замовчуванню у системну теку "Програмні файли (х86)". Тим, в кого все для радіо встановлюється до окремої теки, - можна вибрати цю теку собі, натиснув на кнопку "Огляд(Browse)".
Працювати буде і так, і так.
Я встановлюю по замовчуванню у "Програмні файли (х86)". Тому не натискаючи "Огляд", погоджуючись і на стандартне розміщення службових файлів у розділі "документи", тобто так, як пропонує система, - запускаю інсталяційний процес "Install".
Про успішність встановлення свідчить надпис "Завершено(Completed)"
От і чудово, танців з бубном як і передбачалося, так і сталося - не було їх.
Тисну "Далі(Next)"
Тут слід сказати, що система буде вимагати перезавантажити коип"ютер. Хоча скажу по секрету, галочку можна зняти і нічого не перезавантувати. Але погоджуюся. Чого тільки не зробиш заради позитивного результату.
Також відкриється блокнот з описом, що там в мене новенького було встановлено.
І суворо попередить про необхідність завершити і закрити всю поточну роботу перед перезавантаженням комп"ютера. А що, таке також може бути, що відкрито купа документів і всі зміни забув зберегти зі всіма наслідками.
Поїхали...
Далі буде
- 7.jpg (57.35 Кіб) Переглянуто 212913 разів
- 8.jpg (83.4 Кіб) Переглянуто 212913 разів
- 9.jpg (48.3 Кіб) Переглянуто 212913 разів
- 10.jpg (48.21 Кіб) Переглянуто 212913 разів
- 11.jpg (35.88 Кіб) Переглянуто 212913 разів
Я встановлюю по замовчуванню у "Програмні файли (х86)". Тому не натискаючи "Огляд", погоджуючись і на стандартне розміщення службових файлів у розділі "документи", тобто так, як пропонує система, - запускаю інсталяційний процес "Install".
- 12.jpg (58.08 Кіб) Переглянуто 212913 разів
- 13.jpg (83.18 Кіб) Переглянуто 212913 разів
Тисну "Далі(Next)"
Тут слід сказати, що система буде вимагати перезавантажити коип"ютер. Хоча скажу по секрету, галочку можна зняти і нічого не перезавантувати. Але погоджуюся. Чого тільки не зробиш заради позитивного результату.
- 14.jpg (51.24 Кіб) Переглянуто 212913 разів
- 15_.jpg (198.02 Кіб) Переглянуто 212913 разів
- 16.jpg (21.56 Кіб) Переглянуто 212913 разів
Далі буде
Логер N1MM Plus
Після перезавантаження комп"ютера на робочому столі з"явилося щось новеньке - а саме ярлик самого логеру та допоміжних аплікацій, які наразі я використовувати не буду, тому сміливо відправляю їх до корзини.
Використовуючи вже сам ярлик, спробую запустити логер. Пішла справа далі. Тут пропонується створити робочу базу даних, на що треба погодитися.
Пропонується за замовчуванням робочу базу даних найменувати ham, на що треба погодитися, або виправити на щось своє. За щось своє я обрав свій кличний знак
Наступне повідомлення за своїм оформленням несподівано вводить у ступор.
Але коли прочитав вміст того повідомлення, зрозумів, що то не помилка, а попередження про те, що необхідно внести свої радіоаматорські дані в лог.
Заповнюю, чого і вам рекомендую зробити за взірцем, тисну "ОК". Після внесення своїх даних аплікація готова до використання. І зразу ж з"являється інформація про наявність нової версії, точніше, патчу чи поновлення.
Поновлююся. У правилах хорошого тону - треба мати завжди актуальну останню версію програмного забезпечення. Добре це, особливо напередодні чергового контесту, чи ні - то вже інша тема.
Вже знайомі картинки показують мені процес поновлення.
І знову відкривається блокнот, у якому написано, що нового і які зміни були внесені до вже встановленої аплікації.
Поновлення зразу після встановлення може і не бути, то як зорі ляжуть на небі.
Кидається в очі, я би сказав, навіть, лякає той факт, що всі пункти меню написані англійською, а я хоч і вільно мав би по документах володіти, але хочеться зручності та комфорту, що може забезпечити мовна адаптація програмного продукту.
Настав час навчити логер спілкуватися українською.
Далі буде
- 17.jpg (134.64 Кіб) Переглянуто 212911 разів
- 18.jpg (251.32 Кіб) Переглянуто 212911 разів
- 19.jpg (91.78 Кіб) Переглянуто 212911 разів
- 20.jpg (92.32 Кіб) Переглянуто 212911 разів
- 21.jpg (18.04 Кіб) Переглянуто 212911 разів
- 22.jpg (77.08 Кіб) Переглянуто 212911 разів
- 23.jpg (217.22 Кіб) Переглянуто 212911 разів
Вже знайомі картинки показують мені процес поновлення.
- 24.jpg (171.17 Кіб) Переглянуто 212911 разів
- 25.jpg (195.64 Кіб) Переглянуто 212911 разів
- 26.jpg (163.37 Кіб) Переглянуто 212911 разів
- 27.jpg (161.25 Кіб) Переглянуто 212911 разів
- 28_.jpg (221.85 Кіб) Переглянуто 212911 разів
Поновлення зразу після встановлення може і не бути, то як зорі ляжуть на небі.
Кидається в очі, я би сказав, навіть, лякає той факт, що всі пункти меню написані англійською, а я хоч і вільно мав би по документах володіти, але хочеться зручності та комфорту, що може забезпечити мовна адаптація програмного продукту.
Настав час навчити логер спілкуватися українською.
Далі буде
Логер N1MM Plus
Одною з причин своєрідної боязні використання цього програмного продукту радіоаматорами-початківцями є англійська мова інтерфейсу, яка стає за замовчуванням зразу після встановлення на комп"ютер. Але, як і люба інша, яка орієнтована на широке викристання по цілому світі, ця аплікація передбачає можливість підналаштування під вимоги або бажання користувача. Одною з таких багатьох можливостей є багатомовний інтерфейс. Отже, Windows аплікація контест логер N1MM українською.
Після запуску, відкриваю пункт меню "Інструменти(Tools)" та "Завантажити та встановити мовний пакет(Download and install language pack)"
Мишкою обираю бажане і йде завантаження.
Після успішного завантаження пакету, оримую повідомлення про це і необхідність подальшого налаштува, підключення цього пакету в роботу. Зауважую, що можна зкачати і всі існуючі мовні пакети і через меню конфігурації перемикати на бажаний.
Підходить справа до конфігурування пакету через відповідне меню.
Обираючи відпвідні пункти меню і відкриваючи потрібну вкладку "Other", у "випадайці" визначаю мову "ukrainian(укрїнська)",наближаюся до мети.
Залишилося мені натиснути "ОК", щоб усі зміни були застосовані і програми стає на крок ближче до ефективного її застосування у змаганнях.
Ну що ж, це вже щось! Але якось інтуітивно відчуваю, що можна ще щось докрутити, удосконалити, покращити. Так. Тому -
Далі буде.
Після запуску, відкриваю пункт меню "Інструменти(Tools)" та "Завантажити та встановити мовний пакет(Download and install language pack)"
- 29.jpg (229.51 Кіб) Переглянуто 212904 разів
- 30.jpg (246.78 Кіб) Переглянуто 212904 разів
- 31.jpg (235.77 Кіб) Переглянуто 212904 разів
- 32.jpg (251.47 Кіб) Переглянуто 212904 разів
- 33.jpg (221.82 Кіб) Переглянуто 212904 разів
- 34.jpg (216.68 Кіб) Переглянуто 212904 разів
Далі буде.
Логер N1MM Plus
Так ось - програма запускається, меню українською, можна сідати і включатися в який-небудь поточний контест. Теоретично "так", але практично було би добре ще трошки пошаманити. Самим першим кроком, логічно, має стати вибір поточного контесту. Спільне у всіх контестах є тільки назва цього дійства - контест. Кожний контест має свої специфічні риси, які регламентовані та описані у відповідних положеннях, що публікує організатори на своїх інтернет ресурсах. Тому алгоритм обробки проведених зв"язків та обчислення пунктів за зв"язки і остаточного результату практично є унікальним для кожного контесту. Тому у тій випадайці є така величезна їх кількість. Додам ще таке - існує можливість самостійного налаштування правил роботи - UDC (Usr Definition Contest) файл. Але то вже майже "висча арихметика", окрема тема.
Повертаюся до наших баранчиків. Вибираю у меню "Файл" пункт створення нового контесту у поточній базі.
У новій вкладці налаштування тесту, що відкрилася.
З "випадайки" вибираю, наприклад ARI DX INTERNATIONAL, який, доречі, відбуватиметься за пару днів.
Заповнюю необхідні дані по обраній категорії учасника і не спішу натискати на кнопку "ОК"
Тут є ще одне налаштування. Є вкладка "Пов"язані файли". Тут є досить корисне налаштування - завантаження "свіженького" Call History файл. Завантаження відбувається з сайту N1MM. Цю ж операцію можна робити в ручному режимі, але про це пізніше.
Натиснувши кнопку "Замінити", отримав відомості про наявний на сайті файл.
Залишилося натиснути на "ОК".
І вперед до світлого майбутнього?
Далі буде.
Повертаюся до наших баранчиків. Вибираю у меню "Файл" пункт створення нового контесту у поточній базі.
- 35.jpg (191.59 Кіб) Переглянуто 212902 разів
- 36.jpg (219.03 Кіб) Переглянуто 212902 разів
- 37_.jpg (145.44 Кіб) Переглянуто 212902 разів
- 38.jpg (227.66 Кіб) Переглянуто 212902 разів
- 39.jpg (206.5 Кіб) Переглянуто 212902 разів
- 40.jpg (214.32 Кіб) Переглянуто 212902 разів
- 41.jpg (206.19 Кіб) Переглянуто 212902 разів
Далі буде.
Логер N1MM Plus

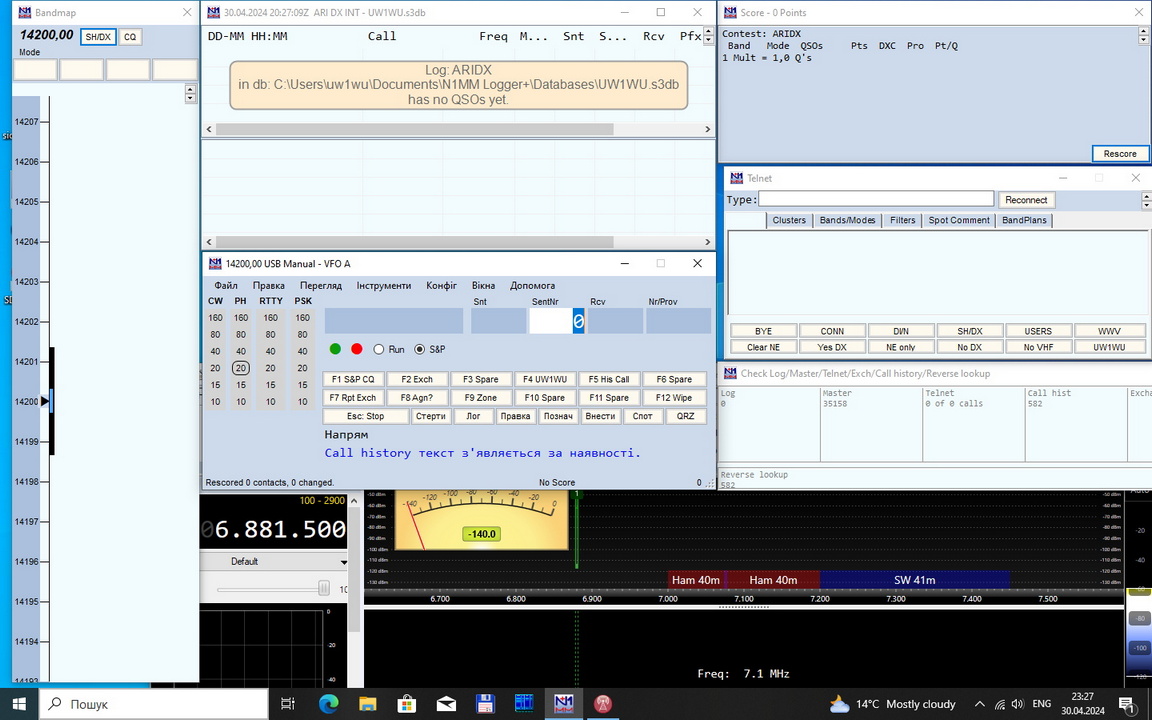

Через меню "Вікна" порозкривав собі, все що хотілося, навіть SDR Console для підключення панорами за допомогою SDR приймача. Зайняло весь екран.
Зауважу насттупне - контест логер це аплікація яка передбачає не стільки просто внесення даних про проведені зв"язки, - основна задача - це автоматизація всіх процесів, що відбуваються у оператора при роботі під час контесту. Для цього існують інтерфейси підключення трансиверів до комп"ютера. Це окрема тема, про яку я також хочу розказати. Але не зараз і не в цій темі. Якщо мій трансивер не має підключення до комп"ютера, то частина функцій автоматизації таких процесів є недоступною. І тому мені треба буде дуже бути уважним при зміні діапазонів, виду випромінювання, якщо таке відбувається і "переключати" це все в контест логері вручну. Таке переключення можна зробити за допомогою мишки або за допомогою даних, які пожна внести у поле внесення кличного кореспондента. Спробую трохи потреніруватися.
Перемикаю вид випромінювання.
Встановлюю робочу частоту (в кГц)
Щоб не рябило в очах без звички і не заважало орієнтуватися, позакривав "непотрібні" вікна, залишив мінімум (можна було ще). Спробую промоделювати процес проведення радіозв"язку і подивитися, як поводить себе програма у тому чи іншому випадку.
Я залишив наступні вікна:
- вводу, - по центру. Для вводу кличного знаку кореспондента, переданого RS(T), переданого контрольного номера, прийнятого RS(T), прийнятого контрольного номера.
- вікно журналу, де розміщена інформація про всі зв"язки, що були проведені. У нижній частині цього вікна є інформація про поточного кореспондента. Якщо зв"язок з цим кореспондентом вже є іншим видом випромінювання чи на іншому діапазоні, саме ця інформація відображається у нихній частині цього вікна. Є ще одне призначення цього вікна - коли при підключеному трансивері до комп"ютера я перестроююся по діапазону, то якщо десь в логері є інформація про станцію, що була або є на даній частоті, ця інформація з"являється в нижній частині цього вікна. Зручно для визначення повторів при пошуку по діапазону, - не треба вводити вручну, кличний, що почув. Звісно, не завжди співпадає, але дуже корисна функція логера. Про це згодом.
- вікно загальної статистики кількості зв"язків в розрізі діапазонів та видів випромінювання та загальна поточна кількість поінтів.
- вікно підказки - зправа нижнє. Допомагає звірити, чи вірним є введений кличний кореспондента. Як це працює і чому іноді не працю, думаю, зрозуміло. Дані про кличні сигнали учасників контестів за великий період мають властивість трансформуватися в бази даних, які можна скачати як для загального користування, так і суто для данного контесту.
Ось, на мою думку, мінімально необхідний набір вікон під час моєї участі у контесті телефоном або телеграфом. Цей набір може бути іншим для іншого оператора, - за особистим смаком, для інших видів випромінювання, наприклад, для телетайпа, має бути відкриті вікна цифрового інтерфейса, в інших випадках. Чому може не працювати? У випадках, коли кличний в силу тих чи інших причин не попав до такої бази даних кличних (новий кличний, тільки розпочав роботу у контестах, раніше не приймав участь у тому чи іншому контесті та інше).
Поскільки це Windows аплікація, всі вікна можуть бути пересунутими вказівником мишки, іх розмір змінений від і до допустимих меж.
Крім того, хочу сказати, що в N1MM широко використовується кольорова гама для того, щоб у тому чи іншому місці підкреслити ту чи іншу ситуацію.
Спробую трохи потреніруватися.
Спочатку я при внесенні кличного кореспондента зробив помилку. Зверніть увагу на знак питтання у вікні вводу у полі введення кличного знаку та на вигляд вікна підказки.(При умові, що кличний є у базі). Такі позначки говорять мені про те, що я, МОЖЛИВО, помилився. Тут окремо хочу наголосити, що віра у свої вуха має домінувати над підказками. Але бувають випадки, коли це "можливо" допомагає уникнути помилки. І треба бути дуже уважним і сліпо не довіряти підказкам, бо у підказки також можуть містити помилки. Тобто, коли мені підказка говорить одне, а я чув і перепровірив - інше, я вношу те, що почув. Бувають досить складні випадки, тоді тільки монетка аверс-реверс. Але треба пильнувати, щоб не стала на ребро
У цьому вікні я виправив кличний кореспондента і здивувася зміні, що відбулися у вікні вводу та у вікні підказок
можна сміливо вносити дані поточного радіозв"язку у вікні вводу і спостерігати за змінами у інших вікнах.Трохи поясню, що сталося з кольорами і чому так. Сірий колір по відношенню до кореспондента дає мені інформацію про те, що немає потреби на цьому діапазоні, цим видом випромінювання на даний момент часу у проведденні радіозв"язку з цим кореспондентом. Тобто, зв"язок було проведено раніше (дубль), або кореспондент не входить до переліку дозволених зв"язків. У цьому випадку перестройки по діапазону не було, тобто, ця станція вже була щойно відпрацьована і стає дублем, якщо я захотів би провести тут ще зв"язок з ним.
Ще одне зауваження. Наразі перехід між полями у формі вводу відбувається по натисканню клавіши пробіл. Можна мишкою, але категорично не рекомендую.
Далі буде.
- 42_.jpg (239.67 Кіб) Переглянуто 212900 разів

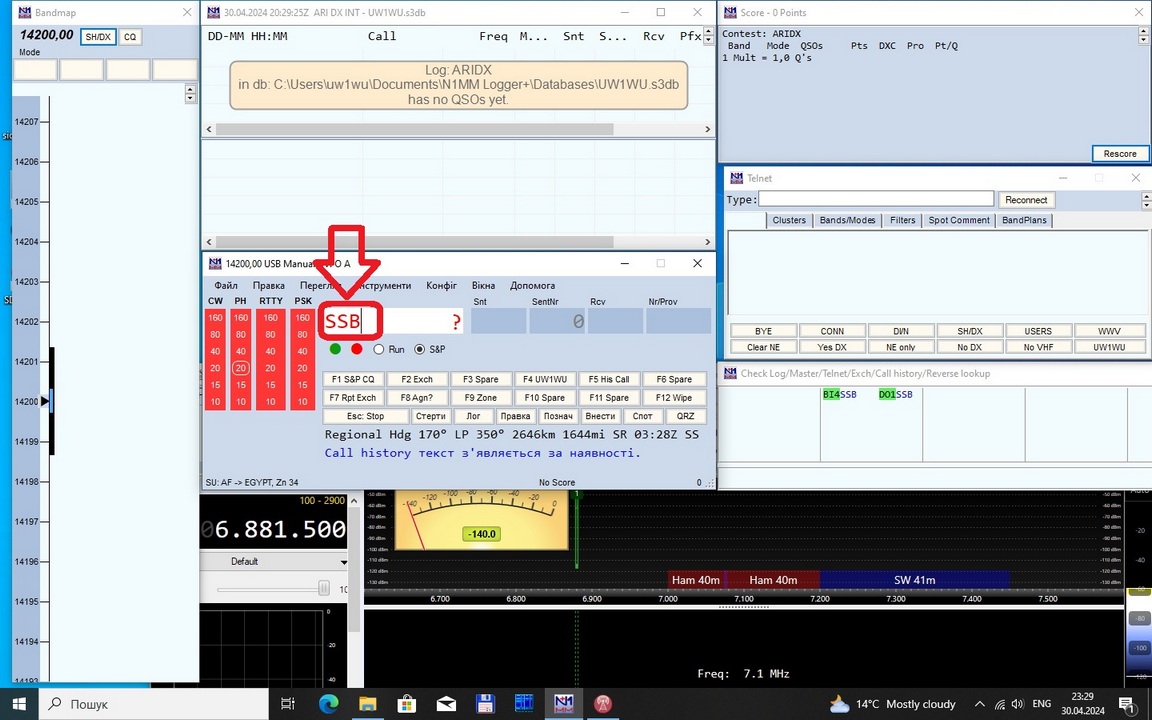

Перемикаю вид випромінювання.
- 43_.jpg (204.14 Кіб) Переглянуто 212900 разів
- 44_.jpg (198.64 Кіб) Переглянуто 212900 разів

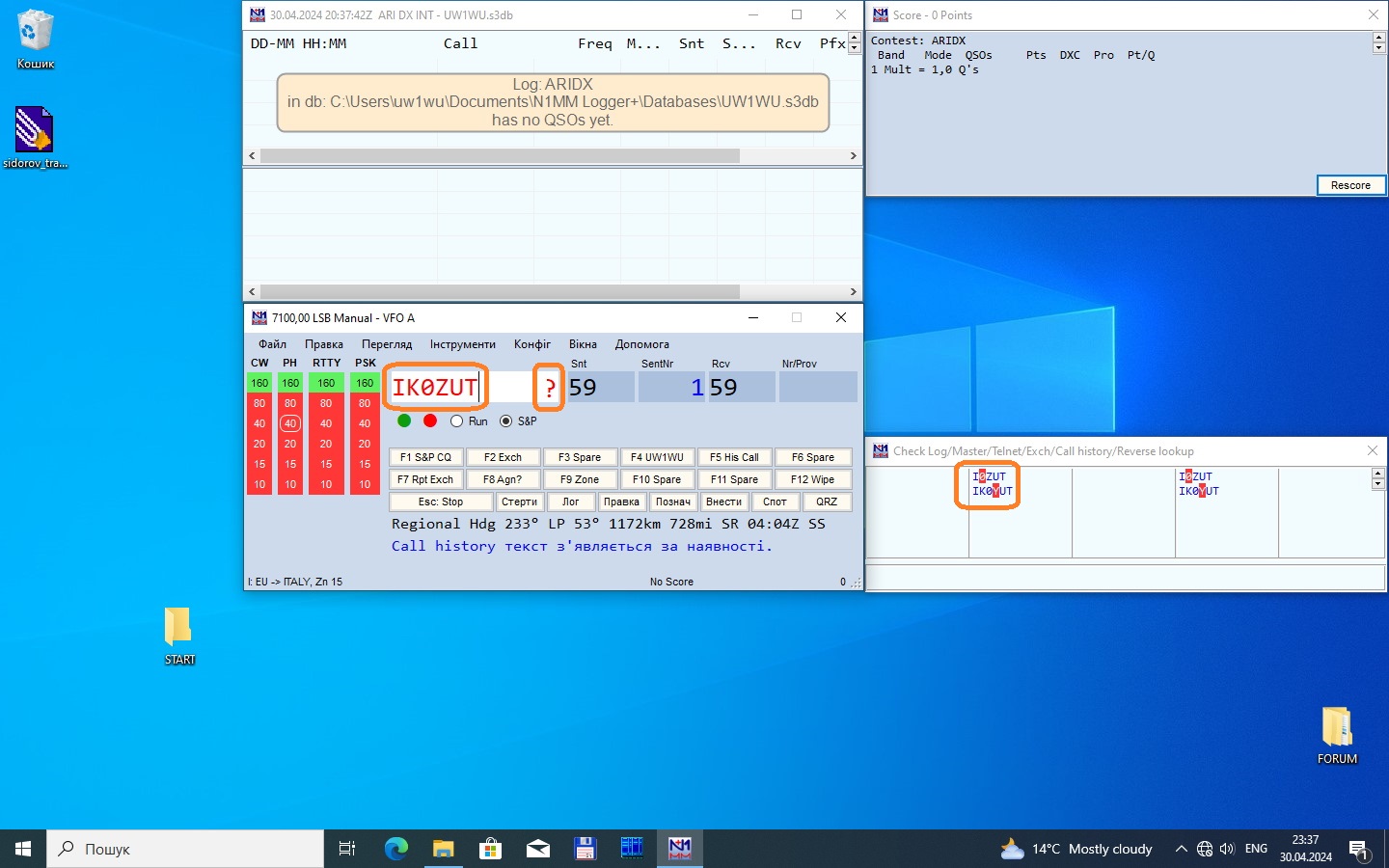

Я залишив наступні вікна:
- вводу, - по центру. Для вводу кличного знаку кореспондента, переданого RS(T), переданого контрольного номера, прийнятого RS(T), прийнятого контрольного номера.
- вікно журналу, де розміщена інформація про всі зв"язки, що були проведені. У нижній частині цього вікна є інформація про поточного кореспондента. Якщо зв"язок з цим кореспондентом вже є іншим видом випромінювання чи на іншому діапазоні, саме ця інформація відображається у нихній частині цього вікна. Є ще одне призначення цього вікна - коли при підключеному трансивері до комп"ютера я перестроююся по діапазону, то якщо десь в логері є інформація про станцію, що була або є на даній частоті, ця інформація з"являється в нижній частині цього вікна. Зручно для визначення повторів при пошуку по діапазону, - не треба вводити вручну, кличний, що почув. Звісно, не завжди співпадає, але дуже корисна функція логера. Про це згодом.
- вікно загальної статистики кількості зв"язків в розрізі діапазонів та видів випромінювання та загальна поточна кількість поінтів.
- 45.jpg (242.72 Кіб) Переглянуто 212900 разів
Ось, на мою думку, мінімально необхідний набір вікон під час моєї участі у контесті телефоном або телеграфом. Цей набір може бути іншим для іншого оператора, - за особистим смаком, для інших видів випромінювання, наприклад, для телетайпа, має бути відкриті вікна цифрового інтерфейса, в інших випадках. Чому може не працювати? У випадках, коли кличний в силу тих чи інших причин не попав до такої бази даних кличних (новий кличний, тільки розпочав роботу у контестах, раніше не приймав участь у тому чи іншому контесті та інше).
Поскільки це Windows аплікація, всі вікна можуть бути пересунутими вказівником мишки, іх розмір змінений від і до допустимих меж.
Крім того, хочу сказати, що в N1MM широко використовується кольорова гама для того, щоб у тому чи іншому місці підкреслити ту чи іншу ситуацію.
Спробую трохи потреніруватися.
Спочатку я при внесенні кличного кореспондента зробив помилку. Зверніть увагу на знак питтання у вікні вводу у полі введення кличного знаку та на вигляд вікна підказки.(При умові, що кличний є у базі). Такі позначки говорять мені про те, що я, МОЖЛИВО, помилився. Тут окремо хочу наголосити, що віра у свої вуха має домінувати над підказками. Але бувають випадки, коли це "можливо" допомагає уникнути помилки. І треба бути дуже уважним і сліпо не довіряти підказкам, бо у підказки також можуть містити помилки. Тобто, коли мені підказка говорить одне, а я чув і перепровірив - інше, я вношу те, що почув. Бувають досить складні випадки, тоді тільки монетка аверс-реверс. Але треба пильнувати, щоб не стала на ребро

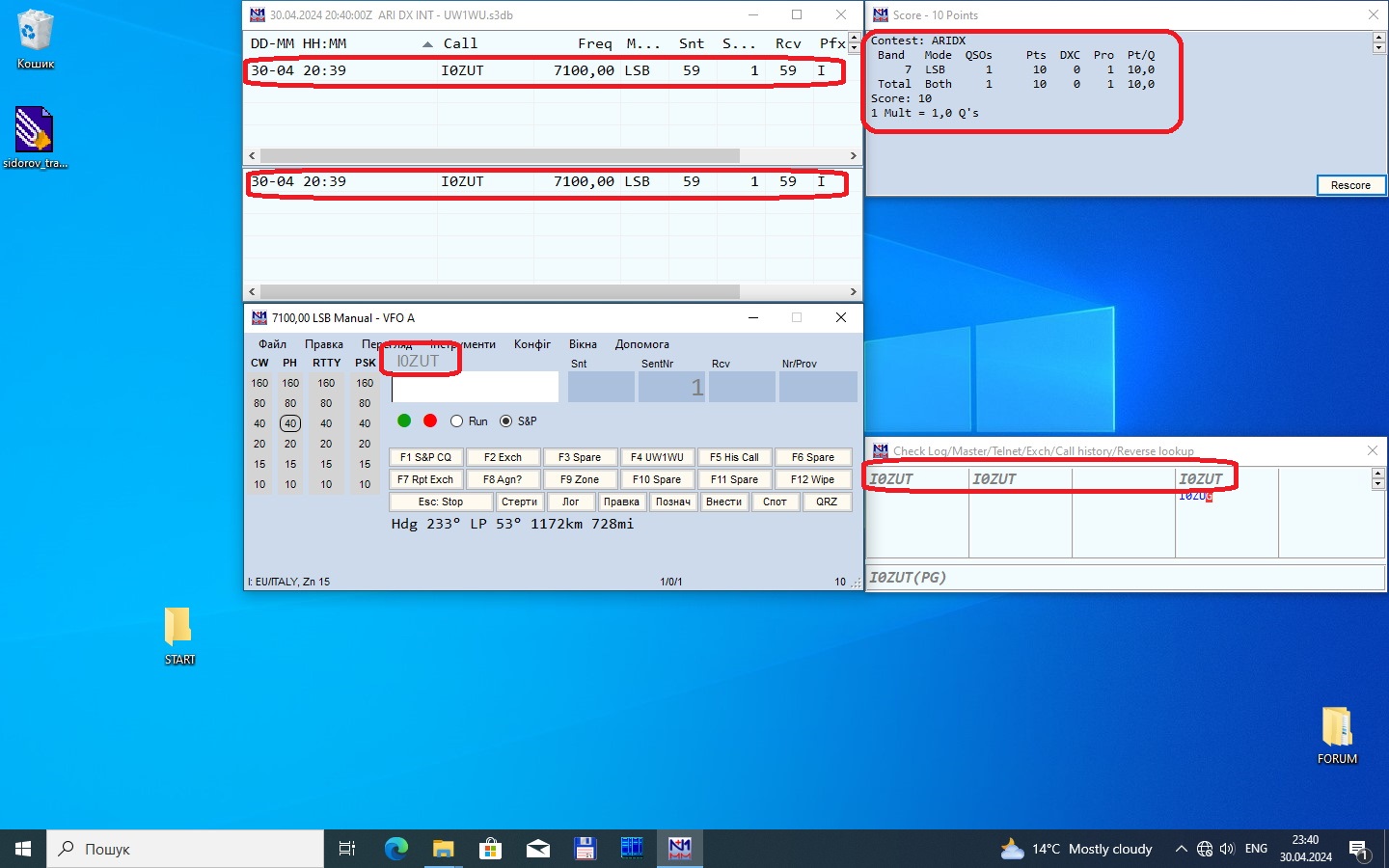

У цьому вікні я виправив кличний кореспондента і здивувася зміні, що відбулися у вікні вводу та у вікні підказок
- 46.jpg (237.93 Кіб) Переглянуто 212900 разів
- 47.jpg (247.99 Кіб) Переглянуто 212900 разів
Далі буде.
Логер N1MM Plus
Увімкнув діапазон 15метрів і "провожу" зв"язок з кореспондентом, з яким вже "працював" на інших діапазонах. Все гуд.
На сьогодні достатньо емоцій. Треба відпочити. Вимикаю правильно логер.
Тисну "Так" і контест завершився, але тест маст гоуон
Тому -
Далі буде.
- 48_.jpg (183.07 Кіб) Переглянуто 212898 разів
- 49_.jpg (180.45 Кіб) Переглянуто 212898 разів
- 50.jpg (249.6 Кіб) Переглянуто 212898 разів
Далі буде.
Логер N1MM Plus
Я вже торкався теми - як в ручному режимі роботи "перемикати" діапазони та види випромінювання, набравши відповідну інформацію у полі кличного знаку.
Аналогічно, наприклад, перемкнутися з 40 метрового діапазону на 20 метровий діапазон та ще й змінивши моду, можна і за допомогою вказівника мишки, клікнувши на відповідні позначки на вікні вводу журналу. Очовидно, що мова йдеться про перемикання тільки у самій програмі. Без зв"язки з трансивером по CAT інтерфейсу.
Повне синхронне перемикання діапазонів та мод, переналаштування частоти та інші функції, - у логері і трансивері може відбуватися за наявністю підключеного і працюючого CAT інтерфейсу.
Про такий інтерфейс є інформація тут, на форумі у розділі Технічний -> Трансівери -> Інтерфейсні пристрої та панорами
Для ефективної роботи у змаганнях наявність такого інтерфейсу не тільки достатня умова, але й необхідна. Чому? Бо оператор при проведенні радіозв"язків, у першу чергу, має бути зконцентрованим на правильності приймання кличного кореспондента та контрольного номера. Все решта необхідно і можна перекласти на плечі лога та CAT інтерфейса. А саме, - слідкувати та заносити в журнал інші дані поточного радіозв"язку такі, як RS(T), час, діапазон, мода. При відсутності CAT інтерфейсу, легко можна наробити помилок, забувши перемкнути діапазон вручну в програмі після перемикання такового на трансивері. А це вже не один "вилитівший" з заліку при суддівстві радіозв"язок. Як каже народна радіоаматорська мудрість - робота без CAT-у - бали на вітер.
Така передмова була тому, що я хочу перейти до розділу налаштування логера N1MM. При цьому я орієнтуюсь, що є наявний і підключений повний інтерфейс, CAT інтерфейс, у тому числі.
Отже, перехожу до пункту меню "Конфіг"
Далі буде
Аналогічно, наприклад, перемкнутися з 40 метрового діапазону на 20 метровий діапазон та ще й змінивши моду, можна і за допомогою вказівника мишки, клікнувши на відповідні позначки на вікні вводу журналу. Очовидно, що мова йдеться про перемикання тільки у самій програмі. Без зв"язки з трансивером по CAT інтерфейсу.
- 52.jpg (200.56 Кіб) Переглянуто 212310 разів
Про такий інтерфейс є інформація тут, на форумі у розділі Технічний -> Трансівери -> Інтерфейсні пристрої та панорами
Для ефективної роботи у змаганнях наявність такого інтерфейсу не тільки достатня умова, але й необхідна. Чому? Бо оператор при проведенні радіозв"язків, у першу чергу, має бути зконцентрованим на правильності приймання кличного кореспондента та контрольного номера. Все решта необхідно і можна перекласти на плечі лога та CAT інтерфейса. А саме, - слідкувати та заносити в журнал інші дані поточного радіозв"язку такі, як RS(T), час, діапазон, мода. При відсутності CAT інтерфейсу, легко можна наробити помилок, забувши перемкнути діапазон вручну в програмі після перемикання такового на трансивері. А це вже не один "вилитівший" з заліку при суддівстві радіозв"язок. Як каже народна радіоаматорська мудрість - робота без CAT-у - бали на вітер.
Така передмова була тому, що я хочу перейти до розділу налаштування логера N1MM. При цьому я орієнтуюсь, що є наявний і підключений повний інтерфейс, CAT інтерфейс, у тому числі.
Отже, перехожу до пункту меню "Конфіг"
- 53.jpg (115.07 Кіб) Переглянуто 212299 разів
Логер N1MM Plus
Основною проблемою, як на мій розсуд, при спробі користуватися програмою-логером N1MM є дуже велика кількість пунктів меню. Хоча меню дуже класно структуризоване, і принцип тієї структури - функціональні можливості. А користувач-початківець, якій не дуже орієнтується який пункт за що відповідає не знає, чи варто його спробувати підналаштувати на свій розсуд, чи залишити той параметр, що був виставлений при інсталяції по замовчуванню. Було би дуже чудово з боку розробників позначити ті пункти меню, що потребують обов"язкового втручання користувача після інсталяції. І таких би пунктів, повірте, було би зовсім небагато. І нам не прийшлося би лякатися по-перше, тої кількоості пунтктів меню, вкладок і пунктів у тих вкладках. По-друге, наші би руці не лізли до тих пунктів меню, які не те, щоб тимчасово могли бути без нашого втручання, а взагалі, можуть залишатися недоторканими весь час і не дестабілізувати систему невірно виставленими величинами параметрів. Тобто, я постараюся розказати про мінімально необхідне, з моєї точки зору, налаштування, яке дасть можливість ефективно використовувати лог і зведе до мінімуму можливість крашу (руйнування системи) через невірну конфігурацію, або її невірну, уповільнену роботу чи щось подібне інше.
Отже, відразу після інсталяції програми був такий крок, коли з"являлося вікно для внесення основних даних моєї станції в лог. Можливо, щось було внесено не так - помилково, або вже щось встигло змінитися і є необхідність заміни даних. В любий момент вікно зміни може бути викликане через меню "Конфіг" пункт "Зміна даних Вашої станції". Як завжди вказівником мишки вибираю необхідне.
Коли закінчив внесення змін або корегування, як завжди тисну на кнопку "ОК"
Далі буде
Отже, відразу після інсталяції програми був такий крок, коли з"являлося вікно для внесення основних даних моєї станції в лог. Можливо, щось було внесено не так - помилково, або вже щось встигло змінитися і є необхідність заміни даних. В любий момент вікно зміни може бути викликане через меню "Конфіг" пункт "Зміна даних Вашої станції". Як завжди вказівником мишки вибираю необхідне.
- 62.jpg (150.33 Кіб) Переглянуто 212255 разів
- 63.jpg (122.92 Кіб) Переглянуто 212255 разів
Логер N1MM Plus
Одне з основних, якщо не основним, - є налаштування інтерфейсу підключення трансивера до комп"ютера. Вікно налаштування має численні вкладки з великою кількістю пунктів меню та параметрів. Якщо розуміти процеси, що відбуваються при підключенні інтерфейсу, то налаштування не є складним. Для новачка, цей процес може бути і складним і незрозумілим. Щоб почати налаштування, захожу через пункт меню "Конфіг", далі вибираю "Конфігурація портів, видів модуляції, Аудіо...".
Відразу попадаю на першу вкладку.
Звертаю увагу, на поки що незрозумілі надписи для вибору радіокнопкою SO1V, SO2V, SO2R. Це основні можливі режими роботи лога з наявною апаратурою. Їх бажано на початку роботи не рухати, використовувати так, як є - SO1V. Це значить, що робота буде відбуватися за класичною схемою один оператор - один трансивер з одним VFO(приймачем). При використанні інших режимів може бути ситуація, що лог поводить себе не дуже стандартно і, в деяких ситуаціях може очікувати від оператора певної реакції. На перших порах, а можливо і далі, буде використовуватися саме така методика роботи. Тому поки не рухаємо SO2V - один оператор - один трансивер з двома VFO(приймачами). І тим більше, не рухаємо поки SO2R - один оператор - два фізичних трансивера.
На першій вкладці, в якій необхідно обрати/вписати/проставити необхідні дані. Постараюся тут максимально прокоментувати всі свої дії. Повторю, що загальна інформація про інтерфейси між комп"ютером та трансивером є тут на форумі, у розділі Технічний -> Трансівери -> Інтерфейсні пристрої та панорами.
Дивимося на малюнок. У першу чергу, що треба зробити, то визначити номери віртуальних COM-портів, що утворилися при підключенні інтерфейсу. Мова йде про порти, які використовуються для організації :
- обміну інформацією між трансивером і комп"ютером (CAT);
- управління прийманням/передачею та телеграфною маніпуляцією (PTT/CW).
На що треба тут звернути увагу - як правило, для роботи кожного інтерфейса використовується свій COM-порт. Необхідно чітко знати який порт з тих двох за що відповідає. У випадку, коли є окремі перехіднички, та ще й від різних виробників, - визначається дуже просто -відкривши диспетчер пристроїв розділ "COM та LPT порти". Якщо перехідники однакові, визначити, який перехідник має який номер, можна практично під"єднуючи та роз"єднюючи USB роз"єми. У диспетчері пристроїв такий порт буде з"являтися та зникати. Ідентифікували. Тепер в мене є інформація, наприклад, що через COM1 працюватиме CAT, а через COM2 працюватиме PTT/CW. Є випадки, коли використовується один COM-порт. Це цілком реально. Поскільки для обміну між комп"ютером та трансивером через CAT достатньо 3 ліній стандарту RS232 або UART. А саме, Ground (сигнальна земля), RxD(лінія приймання даних) TxD(лінія передачі даних). То наявні у тому порті лінії RTS та DTR, можна використати ще й для цілей керування прийманням/передачею трансивера та телеграфною маніпуляцією при передачі (PTT/CW). Але і тут є своє "але". Більшість дешевих перехідників на сумнівного виробництва чіпах не дуже хочуть виконувати не властиві за стандартом обміну функції - незалежного керування лініями управління порта. Простіше, - багато перехідників не підтримують взагалі, або підтримують некоректно незалежну одне від одного роботу ліній Ground, RxD, TxD з одного боку та RTS, DTR, з другого, тому, що є стандарт, згідно якого відбувається робота всіх ліній послідовного порта при його використанні і стандарт цей не передбачає окремої їх роботи, що необхідно радіоаматорам для інтерфейса. Тому, як правило, для CAT свій COM порт, а для PTT/CW - свій. Так легше позбутися можливої невірної роботи інтерфейса у різних випадках при використанні з різними моделями трансиверів з різним типом їх керування. Отже, використовуючи для кожного інтерфейса свій послідовний порт, підвищується ймовірність правильної роботи вцілому інтерфейсу при підключенні до різних моделей трансиверів.
Є ще варіанти при побудові CAT - PTT/CW інтерфейсів. Існують мікросхеми, які при фізичному одному підключенні до USB-порта утворюють два чи більше віртуальних UART-портів (послідовні порти з робочими напругами ліній - TTL). Найрозповсюдженішим представником є чіп FT2232 від FTDI, який утворює 2 порти. Такий чіп широко використовується для побудови саме радіоаматорських інтерфейсів. В оригінальному виконанні має чудові характеристики та стабільний у роботі. При використанні мікроконтролерів у якості перехідника з USB, кількість віртуальних портів і методи їх використання обмежуються фантазією розробників та програмістів мікрокоду. Тут слід зазначити, що у таких випадках з меншими номерами порти використовуються для CAT, з більшими номерами для PTT/CW. Хоча все залежить, від конструктора пристроя, і невиключено, що буде навпаки.
Багато "букав" але це дуже важливо для правильного підключення та налаштування інтерфейсу. Буває так, що тяжко або неможливо визначити номер порта, який відповідає за той чи інший інтерфейс. У таких випадках визначається експерементально. Але при цьому можлива неадекватна поведінка трансивера, неочікувані перемикання з приймання на передачу. Тому перед налаштуванням інтерфейсу в лозі, необхідно зменшити вихідну потужність трансивера, щоб не впіймати неочікуваний результат.
Отже, я виставив номери портів у відповідних комірках, які я побачив у диспетчері файлів операційної системи Windows. Крім того, перелік всіх наявних послідовних портів є у випадайці номерів портів. Тепер необхідно виставити модель свого трансивера у комірці, яка відноситься до CAT інтерфейсу. У коомірці, що відноситься до PTT/CW інтерфесу, модель трансивера вказувати не треба. Треба галочкою вказати, що цей порт керує телеграфною маніпуляцією CW. Ніби все добре. А що робити, якщо у переліку трансиверів наявної в мене моделі немає? Тут вже до гугля треба звертатися для визначення найближчого аналога. Ще - для виробника KENWOOD майже у всіх логах є загальна модель "KENWOOD" взаємодія з якою відбувається на мінімальному наборі команд та на мінімальній швидкості обміну. Стандарт CAT від Kenwood широко використовується і в інших моделях, наприклад SW20XX. Треба шукати інформацію і перебрати декілька варіантів. На якомусь запрацює.
Перехожу до виставлення величин параметрів порта, через який працює CAT інтерфейс. Для цього треба натиснути на кнопку "SET" щоб відкрити вікно налаштувань. Тут є також дуже важливий момент. Виставлена тут швидкість обов"язково має співпадати з швидкістю, яка виставлена в меню трансивера. Якщо крім швидкості, в меню трансивера виставляються ще якісь параметри, то і вони мають співпадати з виставленими в програмі. Крім того, не треба намагатися з першого разу виставляти максимально можливу швидкість обміну по COM-порту. Це можна буде зробити пізніше при необхідності, коли все вже надійно працює. Перше включення, особисто я, роблю на швидкості 9600 біт/с. Всі решта параметрів виставляються згідно рекомендацій з керівництва по експлуатації трансивера, а також можна використати дані з підказки у полі рекомендованих параметрів (Suggested settings) у нижній частині вікна.
Далі буде
- 54.jpg (189 Кіб) Переглянуто 212251 разів
Відразу попадаю на першу вкладку.
Звертаю увагу, на поки що незрозумілі надписи для вибору радіокнопкою SO1V, SO2V, SO2R. Це основні можливі режими роботи лога з наявною апаратурою. Їх бажано на початку роботи не рухати, використовувати так, як є - SO1V. Це значить, що робота буде відбуватися за класичною схемою один оператор - один трансивер з одним VFO(приймачем). При використанні інших режимів може бути ситуація, що лог поводить себе не дуже стандартно і, в деяких ситуаціях може очікувати від оператора певної реакції. На перших порах, а можливо і далі, буде використовуватися саме така методика роботи. Тому поки не рухаємо SO2V - один оператор - один трансивер з двома VFO(приймачами). І тим більше, не рухаємо поки SO2R - один оператор - два фізичних трансивера.
На першій вкладці, в якій необхідно обрати/вписати/проставити необхідні дані. Постараюся тут максимально прокоментувати всі свої дії. Повторю, що загальна інформація про інтерфейси між комп"ютером та трансивером є тут на форумі, у розділі Технічний -> Трансівери -> Інтерфейсні пристрої та панорами.
Дивимося на малюнок. У першу чергу, що треба зробити, то визначити номери віртуальних COM-портів, що утворилися при підключенні інтерфейсу. Мова йде про порти, які використовуються для організації :
- обміну інформацією між трансивером і комп"ютером (CAT);
- управління прийманням/передачею та телеграфною маніпуляцією (PTT/CW).
На що треба тут звернути увагу - як правило, для роботи кожного інтерфейса використовується свій COM-порт. Необхідно чітко знати який порт з тих двох за що відповідає. У випадку, коли є окремі перехіднички, та ще й від різних виробників, - визначається дуже просто -відкривши диспетчер пристроїв розділ "COM та LPT порти". Якщо перехідники однакові, визначити, який перехідник має який номер, можна практично під"єднуючи та роз"єднюючи USB роз"єми. У диспетчері пристроїв такий порт буде з"являтися та зникати. Ідентифікували. Тепер в мене є інформація, наприклад, що через COM1 працюватиме CAT, а через COM2 працюватиме PTT/CW. Є випадки, коли використовується один COM-порт. Це цілком реально. Поскільки для обміну між комп"ютером та трансивером через CAT достатньо 3 ліній стандарту RS232 або UART. А саме, Ground (сигнальна земля), RxD(лінія приймання даних) TxD(лінія передачі даних). То наявні у тому порті лінії RTS та DTR, можна використати ще й для цілей керування прийманням/передачею трансивера та телеграфною маніпуляцією при передачі (PTT/CW). Але і тут є своє "але". Більшість дешевих перехідників на сумнівного виробництва чіпах не дуже хочуть виконувати не властиві за стандартом обміну функції - незалежного керування лініями управління порта. Простіше, - багато перехідників не підтримують взагалі, або підтримують некоректно незалежну одне від одного роботу ліній Ground, RxD, TxD з одного боку та RTS, DTR, з другого, тому, що є стандарт, згідно якого відбувається робота всіх ліній послідовного порта при його використанні і стандарт цей не передбачає окремої їх роботи, що необхідно радіоаматорам для інтерфейса. Тому, як правило, для CAT свій COM порт, а для PTT/CW - свій. Так легше позбутися можливої невірної роботи інтерфейса у різних випадках при використанні з різними моделями трансиверів з різним типом їх керування. Отже, використовуючи для кожного інтерфейса свій послідовний порт, підвищується ймовірність правильної роботи вцілому інтерфейсу при підключенні до різних моделей трансиверів.
Є ще варіанти при побудові CAT - PTT/CW інтерфейсів. Існують мікросхеми, які при фізичному одному підключенні до USB-порта утворюють два чи більше віртуальних UART-портів (послідовні порти з робочими напругами ліній - TTL). Найрозповсюдженішим представником є чіп FT2232 від FTDI, який утворює 2 порти. Такий чіп широко використовується для побудови саме радіоаматорських інтерфейсів. В оригінальному виконанні має чудові характеристики та стабільний у роботі. При використанні мікроконтролерів у якості перехідника з USB, кількість віртуальних портів і методи їх використання обмежуються фантазією розробників та програмістів мікрокоду. Тут слід зазначити, що у таких випадках з меншими номерами порти використовуються для CAT, з більшими номерами для PTT/CW. Хоча все залежить, від конструктора пристроя, і невиключено, що буде навпаки.
Багато "букав" але це дуже важливо для правильного підключення та налаштування інтерфейсу. Буває так, що тяжко або неможливо визначити номер порта, який відповідає за той чи інший інтерфейс. У таких випадках визначається експерементально. Але при цьому можлива неадекватна поведінка трансивера, неочікувані перемикання з приймання на передачу. Тому перед налаштуванням інтерфейсу в лозі, необхідно зменшити вихідну потужність трансивера, щоб не впіймати неочікуваний результат.
Отже, я виставив номери портів у відповідних комірках, які я побачив у диспетчері файлів операційної системи Windows. Крім того, перелік всіх наявних послідовних портів є у випадайці номерів портів. Тепер необхідно виставити модель свого трансивера у комірці, яка відноситься до CAT інтерфейсу. У коомірці, що відноситься до PTT/CW інтерфесу, модель трансивера вказувати не треба. Треба галочкою вказати, що цей порт керує телеграфною маніпуляцією CW. Ніби все добре. А що робити, якщо у переліку трансиверів наявної в мене моделі немає? Тут вже до гугля треба звертатися для визначення найближчого аналога. Ще - для виробника KENWOOD майже у всіх логах є загальна модель "KENWOOD" взаємодія з якою відбувається на мінімальному наборі команд та на мінімальній швидкості обміну. Стандарт CAT від Kenwood широко використовується і в інших моделях, наприклад SW20XX. Треба шукати інформацію і перебрати декілька варіантів. На якомусь запрацює.
Перехожу до виставлення величин параметрів порта, через який працює CAT інтерфейс. Для цього треба натиснути на кнопку "SET" щоб відкрити вікно налаштувань. Тут є також дуже важливий момент. Виставлена тут швидкість обов"язково має співпадати з швидкістю, яка виставлена в меню трансивера. Якщо крім швидкості, в меню трансивера виставляються ще якісь параметри, то і вони мають співпадати з виставленими в програмі. Крім того, не треба намагатися з першого разу виставляти максимально можливу швидкість обміну по COM-порту. Це можна буде зробити пізніше при необхідності, коли все вже надійно працює. Перше включення, особисто я, роблю на швидкості 9600 біт/с. Всі решта параметрів виставляються згідно рекомендацій з керівництва по експлуатації трансивера, а також можна використати дані з підказки у полі рекомендованих параметрів (Suggested settings) у нижній частині вікна.
- 55.jpg (189.57 Кіб) Переглянуто 212251 разів
Далі буде
Re: Логер N1MM Plus
Перехожу до виставлення величин параметрів порта, через який працює PTT/CW інтерфейс. Для цього треба натиснути на кнопку "SET" щоб відкрити відповідне вікно налаштувань.
Тут все набагато простіше, ніж у попередніх діях. Стоїть задача - виставити інформацію, який електричний сигнал послідовного порта яку функцію буде виконувати. Отже, частіше за все, сигнал RTS відповідає за перемикання трансивера з приймання на передачу, і навпаки. Тобто, треба виставити RTS -> PTT, а сигнал DTR використовується для телеграфної маніпуляції - DTR -> CW.
Щодо затримки PTT - це величина у мілісекундах - залежить від схеми і реле що відповідають за перемикання режиму приймання/передача. У сучасних моделей трансиверів може бути 10-20 мс, у менш сучаснніших 30-75 мс. В мене встановлено 50мс.
Далі буде
Тут все набагато простіше, ніж у попередніх діях. Стоїть задача - виставити інформацію, який електричний сигнал послідовного порта яку функцію буде виконувати. Отже, частіше за все, сигнал RTS відповідає за перемикання трансивера з приймання на передачу, і навпаки. Тобто, треба виставити RTS -> PTT, а сигнал DTR використовується для телеграфної маніпуляції - DTR -> CW.
Щодо затримки PTT - це величина у мілісекундах - залежить від схеми і реле що відповідають за перемикання режиму приймання/передача. У сучасних моделей трансиверів може бути 10-20 мс, у менш сучаснніших 30-75 мс. В мене встановлено 50мс.
- 56.jpg (163.5 Кіб) Переглянуто 212202 разів
