Схема ALC-ФНЧ для ВЧ підсилювача потужності

[UT7UB]

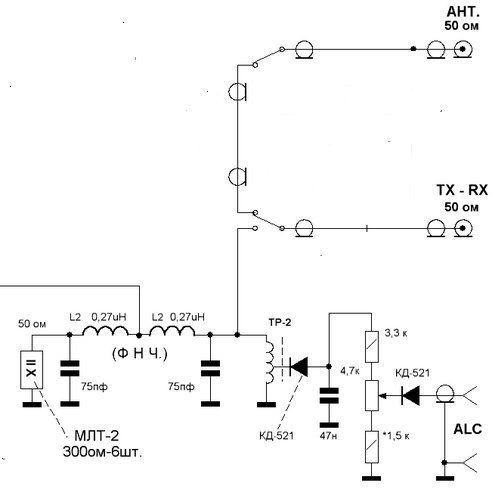

Практично у всіх сучасних трансиверах передбачена можливість підключення підсилювача потужності до системи ALC. Але в саморобних підсилювачах майже ніхто не приділяє цьому увагу. А даремно. Система ALC в багатьох випадках може зберегти підсилювачі, особливо транзисторні, від пошкодження високим рівнем вхідного сигналу, ненароком поданим від трансивера. Пропоную дуже просту схему для забезпечення функціонування системи ALC. Мінімальний і максимальний рівень напруги управління регулюється потенціометром, а діапазон регулювання підбирається нижнім резистором дільника. В більшості імпортних трансиверів для зниження максимальної вихідної потужності до мінімальної необхідно на вхід ALC подати напругу до -4 В. Також на схемі зображений ФНЧ 5-го порядку. Даний фільтр дає можливість компенсувати вхідну ємність лампи, що дозволяє розкачувати підсилювач значно меншою потужністю. А конструктивне виконання простіше від використання діапазонних вхідних фільтрів. Потужність резистора 50 Ом має бути розрахована на максимальну потужність розкачування. Налаштування ФНЧ в цьому повідомленні не розглядається.
Трансформатор ТР-2 К20-2000НМ, число витків 16, ПЕВ, ⌀ 0,5-0,7 (не критично), відвід- 4 виток від землі.
